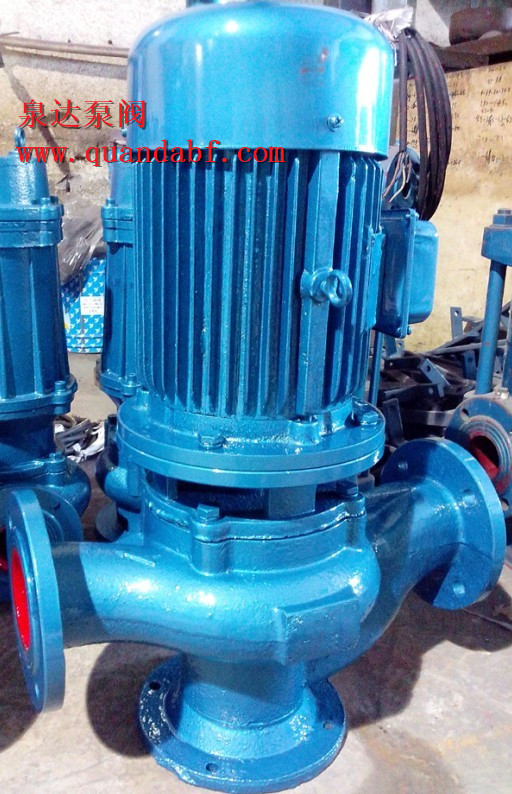

GW管道排汙泵產品概述：

GW管道排汙泵是永嘉泉達泵閥製造有限公司在引進國外先進技術的基礎上，結合國內水泵的使用特點而研製成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控製等特點。在排送固體顆粒和長纖維垃圾方麵，具有獨特效果。

GW型管道式無堵塞排汙管道泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於一截麵大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

GW管道排汙泵型號意義：

GW管道排汙泵

GW管道排汙泵使用條件：

    A、泵的使用環境溫度≤40℃，濕度≤95％；海拔高度≤1000米，超過時應在訂貨時提出。
    B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
    C、鑄鐵材質的使用範圍這PH5～9。
    D、1Crl8Ni9Ti不鏽鋼材質可使用一般腐蝕性介質。
    E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
    注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。

GW管道排汙泵產品特點：

   1．泵為立式單吸單級離心排汙泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地麵積小，可像閥門一樣安裝在管路的任何位置上。
    2．泵與電機直聯同軸，屬機電一體化產品，結朽緊湊，性能穩定。
    3．采用大流遒抗堵塞水力部件設計，太大提高汙物通過能力，能有效地通過泵口徑的5倍纖維物質和唾徑為泵口徑約50%的固體顆粒。
    4．設計合理，配套電機合理，效率高，節能效果顯著。
    5．機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
    6．水力性能先進，整機效率高，運轉噪音低。
    7．在電機風葉端加上防護罩，整機可置於室外工作，無需機房，可節省大量基建費用。
    8．在使用揚程範圍內使用，保證電機無過載。

GW管道排汙泵結構圖：

	1	電機
	2	軸承
	3	電機座
	4	機械密封
	5	密封圈
	6	泵體
	7	葉輪
	8	密封環
GW型管道式無堵塞排汙泵結構說明泵結構進出口在同一水平線上，且規格相同，立式結構，占地麵積小，電機與泵同軸，設有安裝底盤，便於安裝穩固，葉輪采用單(雙)流道，具有良好的通過性能。

GW管道排汙泵產品用途：

GW型管道式無堵塞排汙泵適用於工廠商業嚴重汙染廢水的排放、住宅區的汙水排汙站、城市汙水處理廠排水係統、人防係統排水站、自來水廠的給水設備，醫院、賓館的汙水排放、市政工程建築工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的汙水、汙物，也可用於清水及帶弱腐蝕性介質。

GW管道排汙泵性能參數：

型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
25-8-22-1.1	25	8	22	2900	1.1	45
32-12-15-1.1	32	12	15	2900	1.1
40-15-15-1.5	40	15	15	2900	1.5	54
40-15-30-2.2	40	15	30	2900	2.2	54
50-20-7-0.75	50	20	7	2900	0.75	51
50-10-10-0.75	50	10	10	2900	0.75	52
50-20-15-1.5	50	20	15	290	1.5	53
50-15-25-2.2	50	15	25	2900	2.2	54
50-18-30-3	50	18	30	2900	3	55
50-40-15-4	50	40	15	2900	4	55
50-25-32-5.5	50	25	32	2900	5.5	55
50-20-40-7.5	50	50	20	2900	7.5	58
65-25-15-2.2	65	25	15	2900	2.2	50
65-37-13-3	65	37	13	2900	3	57
65-25-30-4	65	25	30	2900	4	61
65-30-40-7.5	65	30	40	2900	7.5	56
65-35-50-11	65	35	50	2900	11	45
65-35-60-15	65	35	60	2900	15	65
80-60-13-5.5	80	60	13	2900	5.5	67
80-40-7-2.2	80	40	7	1450	2.2	59
80-43-13-3	80	43	13	2900	3	70
80-40-15-4	80	40	15	2900	4	61
80-65-25-7.5	80	65	25	2900	7.5	63
100-80-10-4	100	100	10	1450	4	65
型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
100-110-10-5.5	100	110	10	1450	5.5	65
100-100-15-7.5	100	100	15	1450	7.5	68
100-80-20-7.5	100	80	20	1450	7.5	65
100-100-25-11	100	100	25	1450	11	70
100-100-30-15	100	100	30	1450	15	65
100-100-35-18.5	100	100	35	1450	18.5	68
125-130-15-11	125	130	15	1450	11	72
125-130-20-15	125	130	20	1450	15	75
150-145-9-7.5	150	145	9	1450	7.5	76
150-180-15-15	150	180	15	1450	15	69
150-180-20-18.5	150	180	20	1450	18.5	72
150-180-25-22	150	180	25	1450	22	78
150-130-30-22	150	130	30	1450	22	78
150-180-30-30	150	180	30	1450	30	78
150-200-30-37	150	200	30	1450	37	73
200-300-7-11	200	300	7	980	11	66
200-250-11-15	200	250	11	1450	15	64
200-250-15-18.5	200	250	15	1450	18.5	73
200-400-10-22	200	400	10	1450	22	75
200-400-13-30	200	400	13	1450	30	76
200-300-15-22	200	300	15	1450	22	76
200-250-22-30	200	250	22	1450	30	71
200-350-25-37	200	350	25	1450	37	71
200-400-30-45	200	400	30	1450	45	74
型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
250-600-9-30	250	600	9	980	30	78
250-600-12-37	250	600	12	1450	37	76
250-600-15-45	250	600	15	1450	45	73
250-600-20-55	250	600	20	1450	55	73
250-600-25-75	250	600	25	1450	75	71
300-800-12-45	300	800	12	980	45	74
300-480-15-45	300	480	15	1450	45	66
300-800-15-55	300	800	15	1450	55	73
300-600-20-55	300	600	20	1450	55	73
300-800-20-75	300	800	20	1450	75	75
300-950-20-90	300	950	20	1450	90	76
300-1000-25-110	300	1000	25	1450	110	76
300-1100-10-55	300	1100	10	1450	55	73
350-1500-15-90	350	1500	15	740	90	87
350-1200-18-90	350	1200	18	980	90	85
350-1100-28-132	350	1100	28	980	132	84
350-1000-36-160	350	1000	36	980	160	84
400-1760-7.5-55	400	1760	7.5	980	55	83
400-1500-10-75	400	1500	10	980	75	86
400-2000-13-110	400	2000	13	980	110	84
400-2000-15-132	400	2000	15	980	132	83
400-1700-22-160	400	1700	22	980	160	83
400-1500-26-160	400	1500	26	980	160	84
型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
400-1700-30-200	400	1700	30	980	200	86
400-1800-32-250	400	1800	32	980	250	82
500-2500-10-110	500	2500	10	740	110	85
500-2600-15-160	500	2600	15	740	160	84
500-2400-22-220	500	2400	22	740	220	85
500-2650-24-250	500	2650	24	740	250	85

GW管道排汙泵安裝與使用：

1.首先檢查外部緊固件是否在運輸中鬆動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。最好能將泵底腳螺絲裝上。

GW管道排汙泵檢查與維修：

1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低於0.5兆歐，剛必須將定子烘幹，待絕緣電阻升高後方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。

GW管道排汙泵常見故障原因：

1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。
2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。
3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。

排汙泵訂貨友情提示：

● 請提供以下詳細數據：①GW型管道式無堵塞排汙泵產品名稱與型號②GW型管道式無堵塞排汙泵流量③GW型管道式無堵塞排汙泵揚程④GW型管道式無堵塞排汙泵口徑⑤GW型管道式無堵塞排汙泵電機功率(KW)⑥GW型管道式無堵塞排汙泵轉速(r/min)⑦GW型管道式無堵塞排汙泵電壓〔V〕⑧GW型管道式無堵塞排汙泵吸程⑨GW型管道式無堵塞排汙泵是否帶附件以便我們的為您正確選型。
