LW型立式無堵塞排汙泵產品概述：

LW型立式無堵塞排汙泵是永嘉泉達泵閥製造有限公司引進國外先進技術，通過吸收、轉化研製而成，行能卓卻各項性能指標均達到國家標準同類產品水平。由於采用獨特的單（雙）通道葉輪，排汙能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不鏽鋼。

LW型立式無堵塞排汙泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。
該排汙泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便於管路連接，二是進口軸向吸入，便於立式安裝。

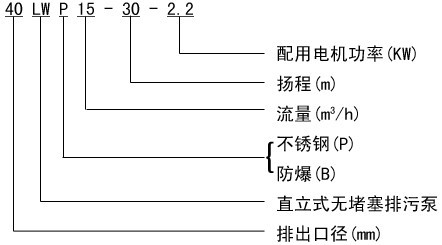

LW型立式無堵塞排汙泵型號意義：

使用條件：

    1、排汙泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米，超過時應在訂貨時提出。
    2、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
    3、鑄鐵材質的使用範圍是PH5～9。
    4、1Cr18Ni9Ti不鏽鋼材質可使用一般腐蝕性介質。
    5、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
    注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。

產品特點：

    1、采用獨特的單葉片或雙葉片葉輪結構，大大提高了汙物的通過能力，能有效的通過口徑的5倍纖維物質與直徑為泵口徑約50％的同體顆粒；
    2、機械密封采用新型硬質全金耐腐的碳化鎢材料，使其長期處於油室內運行，可使泵安全連續運行8000小時以上；
    3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，同時因電機采用標準的Y係列電機，方便用戶更換；
    4、自動控製櫃可以根據所需液位變化，自動控製泵的超動與停止，不需專人看管，使用極為方便；
    5、可根據用戶需要配備方盤、圓盤安裝係統，它給安裝、維修帶來極大方便，人可不必此為而進入汙水坑；
    6、能夠在全揚程範圍內使用，而保證電機不會過載；
    7、該排汙泵配上戶外型電機，則無須建泵房，可直接安裝於戶外使用節省開支；
    8、泵為立式結構。

結構圖：

序號	部件名稱	序號	部件名稱
1	底座	5	電機
2	泵體	6	主軸
3	葉輪	7	機械密封
4	油室	8	葉輪螺母

結構說明：

LW型立式無堵塞排汙泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單(雙)大流遵葉輪，具有很好的通過能力。
該排汙泵具有兩種結構形式，一是電機與泵直聯同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求。連出口安放角可成0。、90。、180、270，便於管路連接，二是進口軸向吸入，屬於立式安裝。

產品用途：

LW型立式無堵塞排汙泵適用於化工、石油、製藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市汙水處理廠排水係統、市政工程、建築工地等行業輸送帶顆粒的汙水、汙物，也司用於抽送清水及帶腐蝕性介質。

性能參數：

型　　號	口　徑 mm	流　量 m3/h	揚　程 m	功　率 kw	轉　速 r/min	效　率 %
25LW8-22-1.1	25	8	22	1.1	2825	38.5
32LW12-15-1.1	32	12	15	1.1	2825	40
40LW15-15-1.5	40	15	15	1.5	2840	45.1
40LW15-30-2.2	40	15	30	2.2	2840	48
50LW20-7-0.75	50	20	7	0.75	1390	54
50LW10-10-0.75	50	10	10	0.75	1390	56
50LW20-15-1.5	50	20	15	1.5	2840	55
50LW15-25-2.2	50	15	25	2.2	2840	56
50LW18-30-3	50	18	30	3	2880	58
50LW25-32-5.5	50	25	32	5.5	2900	53
50LW20-40-7.5	50	20	40	7.5	2900	55
65LW25-15-2.2	65	25	15	2.2	2840	52
65LW37-13-3	65	37	13	3	2880	55
65LW25-30-4	65	25	30	4	2890	58
65LW30-40-7.5	65	30	40	7.5	2900	56
65LW35-50-11	65	35	50	11	2930	60
65LW35-60-15	65	35	60	15	2930	63
80LW40-7-2.2	80	40	7	2.2	1420	52
80LW43-13-3	80	43	13	3	2880	50
80LW40-15-4	80	40	15	4	2890	57
80LW65-25-7.5	80	65	25	7.5	2900	56
100LW80-10-4	100	80	10	4	1440	62
100LW110-10-5.5	100	110	10	5.5	1440	66
100LW100-15-7.5	100	100	15	7.5	1440	67
100LW85-20-7.5	100	85	20	7.5	1440	68
100LW100-25-11	100	100	25	11	1460	65
100LW100-30-15	100	100	30	15	1460	66
100LW100-35-18.5	100	100	35	18.5	1470	65
125LW130-15-11	125	130	15	11	1460	62
120LW130-20-15	125	130	20	15	1460	63
150LW145-9-7.5	150	145	9	7.5	1440	63
150LW180-15-15	150	180	15	15	1460	65
150LW180-20-18.5	150	180	20	18.5	1470	75
150LW180-25-22	150	180	25	22	1470	76
150LW130-30-22	150	130	30	22	1470	75
150LW180-30-30	150	180	30	30	1470	73
150LW200-30-37	150	200	30	37	1480	70
200LW300-7-11	200	300	7	11	970	73
200LW250-11-15	200	250	11	15	970	74
200LW400-10-22	200	400	10	22	1470	76
200LW400-13-30	200	400	13	30	1470	73
200LW250-15-18.5	200	250	15	18.5	1470	72
200LW300-15-22	200	300	15	22	1470	73
200LW250-22-30	200	250	22	30	1470	71
200LW350-25-37	200	350	25	37	1980	75
200LW400-30-55	200	400	30	55	1480	70
250LW600-9-30	250	600	9	30	980	74
250LW600-12-37	250	600	12	37	1480	78
250LW600-15-45	250	600	15	45	1480	75
250LW600-20-55	250	600	20	55	1480	73
250LW600-25-75	250	600	25	75	1480	73
300LW800-12-45	300	800	12	45	980	76
300LW500-15-45	300	500	15	45	980	70
300LW800-15-55	300	800	15	55	980	73
300LW600-20-55	300	600	20	55	980	75
300LW800-20-75	300	800	20	75	980	78
300LW950-20-90	300	950	20	90	980	80
300LW1000-25-110	300	1000	25	110	980	82
350LW1100-10-55	350	1100	10	55	980	84.5
350LW1500-15-90	350	1500	15	90	980	82.5
350LW1200-18-90	350	1200	18	90	980	83.1
350LW1100-28-132	350	1100	28	132	740	83.2
350LW1000-36-160	350	1000	36	160	740	78.5
400LW1500-10-75	400	1500	10	75	980	82.1
400LW2000-15-132	400	2000	15	132	740	85.5
400LW1700-22-160	400	1700	22	160	740	82.1
400LW1500-26-160	400	1500	26	160	740	83.5
400LW1700-30-200	400	1700	30	200	740	83.5
400LW1800-32-250	400	1800	32	250	740	82.1
500LW2500-10-110	500	2500	10	110	740	82
500LW2600-15-160	500	2600	15	160	740	83
500LW2400-22-220	500	2400	22	220	740	84
500LW2600-24-250	500	2600	24	250	740	82

LW型立式無堵塞排汙泵安裝說明：

    1．泵和管路應有各自支承件，不得將管路重量作用於泵上。
    2．為了維護方便和使用安全，在泵的進出口管路上各安裝一隻調節閥及在泵出口附近安裝一隻壓力表以保證泵在額定揚程和流量範圍內運行，礴保泵的正常運行，提高水泵的使用壽命。
    3．安裝泵時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響0
    4．安裝前應檢查水泵和電機的緊固情況和有無損傷。
    5．輸送高溫液體肘為了不使泵承受管路的熱變形，泵座的底腳螺栓不匝固定，當管路係統在熱脹冷縮時，使泵能與管道一起移動。

LW型立式無堵塞排汙泵使用注意事項：

    1．排汙泵使月前應仔細檢查緊固件是否姐動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
    2．排汙泵起動後，旋轉方旬從進口看為逆時針轉動，如果電泵反轉，隻需將電纜線中的任何二相線對調一下接線位置即可。
    3．不得將電采長期處於低場程狀態下運行(一般使用揚程不得低於額定揚程的60%)，最好控製在建議使甩揚程範圍以內，以防水泵因載而燒壞電機。
    4．排汙泵不應在汽蝕工況下運行，以提高泵的使用壽命，嚴禁水泵缺液運行，否則極易燒壞機械密封件。
    5．如泵的零件為鑄鐵製成時，在冬季露天安裝時。應注意防止擊破，溫度特別低時，應加以保溫。

無堵塞排汙泵

排汙泵訂貨友情提示：

● 請提供以下詳細數據：① LW型立式無堵塞排汙泵產品名稱與型號②LW型立式無堵塞排汙泵流量③LW型立式無堵塞排汙泵揚程(m)④LW型立式無堵塞排汙泵口徑⑤LW型立式無堵塞排汙泵電機功率(KW)⑥LW型立式無堵塞排汙泵轉速(r/min)⑦LW型立式無堵塞排汙泵電壓〔V〕⑧LW型立式無堵塞排汙泵吸程⑨LW型立式無堵塞排汙泵是否帶附件以便我們的為您正確選型。
