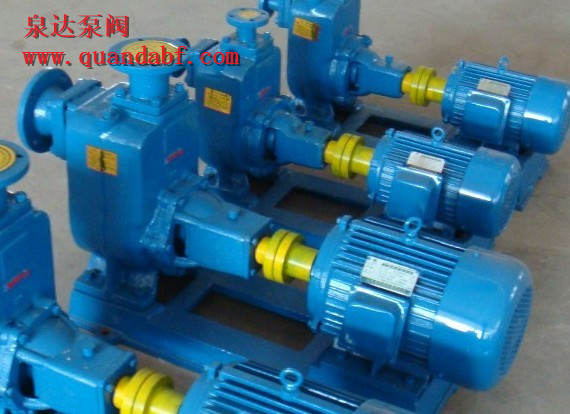

ZW型自吸式無堵塞排汙泵是永嘉泉達泵閥製造有限公司設計製造的一款離心式自吸泵，該款泵的特點是具備自吸能力，無需在泵啟動之前灌引水和安裝底閥。自吸高度五米。，該泵集自吸和無堵塞排汙於一體,采用軸向回流的形式,並通過泵體.葉輪流道的獨特設計,即可象一般自吸清水泵那樣不需安裝底閥和灌引水,又可吸排含大顆粒固體和長纖維雜質纏解。廣泛應用於市政排汙工程，河塘養殖糞便處理，沉澱廢礦雜質，輕工、造紙、食品、化工、製藥、電力、槳料和混合物等化工介質量想的雜質泵。
ZW型臥式無堵塞排汙泵與國內同類產品相比，具有結構簡單，自吸性能好，（自吸高度可達5m），排汙能力強，高效節能，維修方便（完全可替代WQ、QW潛汙泵）等特點，在排汙泵係列產品中ZW型自吸排汙泵屬國內首創。各項指標居國內領先，達到國際先進水平。具有廣闊的應用市場發展前景。
ZW無堵塞排汙泵┃自吸排汙泵型號意義：
ZW無堵塞排汙泵┃自吸排汙泵工作原理：
ZW型臥式無堵塞排汙泵,主要由泵體, 葉輪、後蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。
ZW型自吸排汙泵的工作原理：泵體內設有儲液腔，並通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式係統。泵停止工作後，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

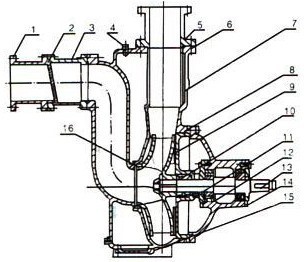

ZW無堵塞排汙泵┃自吸排汙泵結構圖：
|
|
1
|
進口接管
|
9
|
葉輪
|
|
2
|
進口法蘭
|
10
|
機械密封
|
|
3
|
進口閥座
|
11
|
擋水圈
|
|
4
|
加水閥門
|
12
|
承座
|
|
5
|
出口接管
|
13
|
泵軸
|
|
6
|
泵體
|
14
|
軸承蓋
|
|
7
|
氣液分離管
|
15
|
底蓋板
|
|
8
|
後蓋
|
16
|
螺栓
|
ZW無堵塞排汙泵┃自吸排汙泵產品使用條件：
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為6--9級，不鏽鋼為2-13。
3、介質重度不超過1240千克/m3.
4、ZW型自吸排汙泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、ZW型自吸排汙泵通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。
ZW無堵塞排汙泵┃自吸排汙泵產品特點：
1、ZW型自吸排汙泵采用雙葉片葉輪結構，大大提高了汙物的通過能力
2、ZW型自吸排汙泵機械密封采用新型磨檫副，並長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控製櫃可以根據所需液化變化，自動控製泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入汙水坑；
6、能夠在設計範圍內使用，而保證電機不會過載；
7、ZW型自吸排汙泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支。
ZW無堵塞排汙泵┃自吸排汙泵產品用途：
ZW型臥式無堵塞自吸泵適用用於工廠商業嚴重汙染廢水的排放、主宅區的汙水排汙站、城市汙水處理廠派水係統、人防係統排水站、自來水廠的給水設備、醫院、賓館的汙水排放、市政工程建築工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的汙水，汙物，也可用於清水及帶弱腐蝕性介質。
ZW無堵塞排汙泵┃自吸排汙泵性能參數：
|
型號
|
流量M3/H
|
揚程
|
功率
|
轉速(r／min)
|
效率(％)
|
汽蝕餘量(m)
|
自吸高度
|
自吸時間(min／S)
|
重量
|
|
ZW25-8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2.0
|
5.5
|
3
|
100
|
|
ZW32-5-20
|
5
|
20
|
2.2
|
2900
|
46
|
2.5
|
5.5
|
3
|
100
|
|
ZW32-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
ZW32-9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
ZW40-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
ZW40-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
ZW40-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
ZW50-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
ZW50-20-12
|
20
|
12
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
ZW50-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
ZW50-20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
|
ZW65-30-18
|
30
|
18
|
4
|
1450
|
45
|
2.5
|
5.5
|
3
|
200
|
|
ZW65-25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3.0
|
5.5
|
3
|
200
|
|
ZW65-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
ZW65-40-25
|
40
|
25.
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
ZW65-65-25
|
65
|
25
|
7.5
|
2900
|
52
|
3.0
|
5.5.
|
2
|
240
|
|
ZW80-40-16
|
40
|
16
|
4
|
1450
|
50
|
3.0
|
5.0
|
3
|
240
|
|
ZW80-40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
ZW80-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
ZW80-65-25
|
65
|
25
|
7.5
|
2900
|
52
|
3.0
|
5.5
|
2
|
240
|
|
ZW80-80-35
|
80
|
35
|
15
|
2900
|
45
|
3.0
|
5.5
|
3
|
285
|
|
ZW80-40-50
|
80
|
40
|
18.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
293
|
|
ZW80-50-60
|
50
|
60
|
22
|
2900
|
55
|
3.0
|
5.0
|
3
|
326
|
|
ZW100-100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4.0
|
5.5
|
3
|
300
|
|
ZW100-8020
|
80
|
20
|
7.5
|
1450
|
53
|
4.0
|
5.5
|
3
|
300
|
|
ZW100-100-20
|
100
|
20
|
11
|
1450
|
53
|
4.0
|
5.5
|
3
|
340
|
|
ZW100-100-30
|
100
|
30
|
22
|
2900
|
53
|
4.0
|
5.5
|
2
|
510
|
|
ZW100-80-45
|
80
|
45
|
30
|
2900
|
55
|
4.0
|
5.5
|
2
|
560
|
|
ZW100-80-60
|
80
|
60
|
37
|
2900
|
53
|
4.0
|
5.5
|
2
|
585
|
|
ZW100-80-80
|
80
|
80
|
45
|
2900
|
50
|
4.0
|
5.5
|
2
|
639
|
|
ZW125-120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.5
|
2
|
500
|
|
ZW150-180-14
|
180
|
14
|
15
|
1450.
|
60
|
5.0
|
5.5
|
3.5
|
500
|
|
ZW150-180-20
|
180
|
20
|
22
|
1450
|
60
|
5.0
|
5.0
|
3
|
570
|
|
ZW150-180-30
|
180
|
30
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
680
|
|
ZW150-180-38
|
180
|
38
|
55
|
1450
|
45
|
5.0
|
6.0
|
3.5
|
800
|
|
ZW200-280-14
|
280
|
14
|
22
|
1450
|
65
|
5.0
|
5.0
|
3
|
820
|
|
ZW200-280-20
|
280
|
20
|
37
|
1450
|
62
|
5.0
|
5.0
|
3
|
910
|
|
ZW200-300-25
|
300
|
25
|
45
|
1450
|
59
|
5.0
|
5.0
|
3
|
948
|
|
ZW200-280-28
|
280
|
28
|
55
|
1450
|
55
|
4.8
|
5.2
|
3
|
1090
|
|
ZW250-420-20
|
420
|
20
|
55
|
1450
|
61
|
6.0
|
4.5
|
2.5
|
1150
|
|
ZW300-800-14
|
800
|
14
|
55
|
1450
|
65
|
6.0
|
4.5
|
2.5
|
1400
|
ZW無堵塞排汙泵┃自吸排汙泵使用：
1、使用前，應檢查泵的旋轉方向是否正確，轉動是否靈活。
2、擰開泵體上方的加液螺塞，加滿儲液，然後旋緊螺塞。以後開機不需再加注儲液。不應在泵儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。
3、開機時，應先開啟出口流量控製閥，以便於自吸過程中的氣體排出。起動後，再調節好出口流量控製閥的開度，使壓力表讀數指到規定區域(各種泵型壓力控製範圍表)，避免泵在規定區域的下限範圍內工作，以防因軸功率過大而引起電動機過載燒壞或因流量過大而使泵產生汽蝕，影響泵正常運轉，使泵強烈振動和發出噪聲。
4、運轉過程中，應經常檢查泵和電動機的溫升情況，如發現噪聲和其他不正常聲音時，應停機檢查，排除故障後方可再運行。
5、停機時，應先要關閉出口流量控製閥，然後再停機，以免因虹吸作用導致泵體內儲液量的不足。
6、定期進行加油、維護，如長期停止使用應將泵拆卸清洗上油，妥善保存。
自吸泵訂貨友情提示：
● 請提供以下詳細數據：①ZW型臥式無堵塞排汙泵┃自吸排汙泵產品名稱與型號②ZW型臥式無堵塞自吸泵┃自吸排汙泵流量③ZW型臥式無堵塞自吸泵┃自吸排汙泵揚程④ZW型臥式無堵塞自吸泵┃自吸排汙泵口徑⑤ZW型臥式無堵塞自吸泵┃自吸排汙泵電機功率(KW)⑥ZW型臥式無堵塞自吸泵┃自吸排汙泵轉速(r/min)⑦ZW型臥式無堵塞自吸泵┃自吸排汙泵電壓〔V〕⑧ZW型臥式無堵塞自吸泵┃自吸排汙泵吸程⑨ZW型臥式無堵塞自吸泵┃自吸排汙泵是否帶附件以便我們的為您正確選型。感謝訪問泉達，我公司主要生產管道泵，自吸泵，排汙泵等產品
