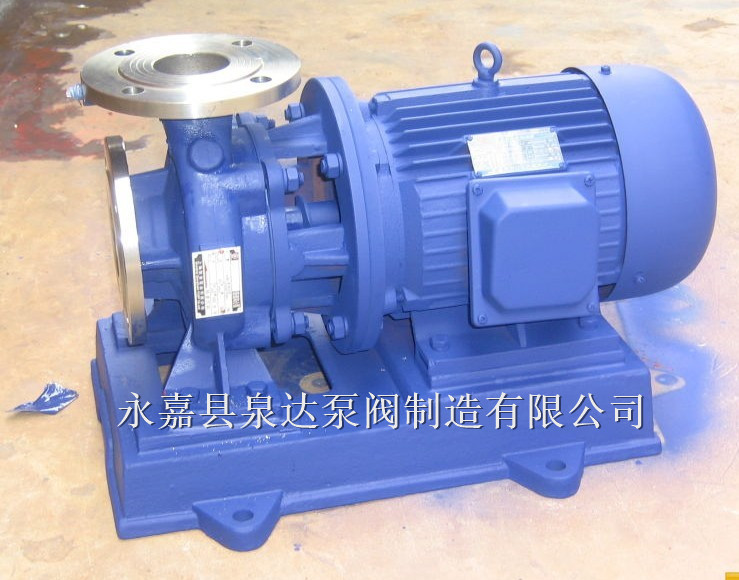

ISWH不鏽鋼臥式離心泵產品概述：
ISWH不鏽鋼臥式離心泵，是在ISW管道泵基礎上派聲生出適用耐腐蝕性化工泵。該係列臥式離心泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。
ISWH不鏽鋼臥式離心泵產品用途：
1、ISW臥式管道離心泵供輸送清水及物理化學性質類似於清水的其它液體之用，適用於工業和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通製冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR臥式熱水管道泵廣泛適用於：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖係統，iswr型使用溫度t≤120℃。
3、ISWH臥式不鏽鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似於水的液體，適用於石油、化工、冶金、電力、造紙、食品製藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB防爆臥式管道離心泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。
ISWH不鏽鋼臥式離心泵產品工作條件：
1、吸入壓力≤1．6MPa，或泵係統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明係統工作壓力。泵係統工作壓力大於1．6MPa時應 在訂貨時另行提出，以便在製造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
ISWH不鏽鋼臥式離心泵產品特點：
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便於管道布置安裝，節省空間。

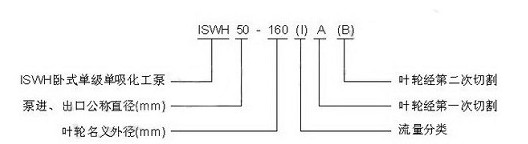

ISWH不鏽鋼臥式離心泵型號意義：
ISWH不鏽鋼臥式離心泵性能參數：
高轉速：
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
轉速
(r/min)
|
效率
(%)
|
汽蝕餘量
(m)
|
|
15-80
|
1.5
|
8
|
0.18
|
2900
|
34
|
2.3
|
|
20-110
|
2.5
|
15
|
0.37
|
2900
|
34
|
2.3
|
|
20-160
|
2.5
|
32
|
1.1
|
2900
|
25
|
2.3
|
|
25-110
|
4
|
15
|
0.55
|
2900
|
42
|
2.3
|
|
25-125
|
4
|
20
|
0.75
|
2900
|
36
|
2.3
|
|
25-125A
|
3.6
|
16
|
0.55
|
2900
|
35
|
2.3
|
|
25-160
|
4
|
32
|
1.5
|
2900
|
32
|
2.3
|
|
25-160A
|
3.7
|
28
|
1.1
|
2900
|
31
|
2.3
|
|
32-100
|
4.5
|
12.5
|
0.55
|
2900
|
56
|
2.3
|
|
32-100(I)
|
6.3
|
12.5
|
1.1
|
2900
|
54
|
2.0
|
|
32-125
|
4.5
|
20
|
0.75
|
2900
|
45
|
2.3
|
|
32-125(I)
|
6.3
|
20
|
1.1
|
2900
|
43
|
2.3
|
|
32-125A
|
4.0
|
16
|
0.55
|
2900
|
43
|
2.3
|
|
32-160
|
4.5
|
32
|
1.1
|
2900
|
44
|
2.3
|
|
32-160A
|
4.5
|
25
|
1.1
|
2900
|
42
|
2.3
|
|
32-160(I)
|
6.3
|
32
|
2.2
|
2900
|
42
|
2.3
|
|
32-200
|
4.5
|
50
|
3
|
2900
|
45
|
2.3
|
|
32-200A
|
4
|
40
|
2.2
|
2900
|
40
|
2.3
|
|
32-200(I)
|
6.3
|
50
|
4
|
2900
|
33
|
2.0
|
|
40-100
|
6.3
|
12.5
|
0.55
|
2900
|
54
|
2.3
|
|
40-100A
|
5.6
|
10
|
0.37
|
2900
|
52
|
2.3
|
|
40-125
|
6.3
|
20
|
1.1
|
2900
|
46
|
2.3
|
|
40-125A
|
5.6
|
16
|
0.75
|
2900
|
45
|
2.3
|
|
40-160
|
6.3
|
32
|
2.2
|
2900
|
40
|
2.3
|
|
40-160A
|
5.9
|
28
|
1.5
|
2900
|
39
|
2.3
|
|
40-160B
|
5.2
|
24
|
1.1
|
2900
|
38
|
2.3
|
|
40-200
|
6.3
|
50
|
4
|
2900
|
33
|
2.3
|
|
40-200A
|
5.9
|
44
|
3
|
2900
|
31
|
2.3
|
|
40-200B
|
5.5
|
38
|
2.2
|
2900
|
29
|
2.3
|
|
40-250
|
6.3
|
80
|
7.5
|
2900
|
28
|
2.3
|
|
40-250A
|
5.9
|
70
|
5.5
|
2900
|
28
|
2.3
|
|
40-250B
|
5.5
|
60
|
4
|
2900
|
27
|
2.3
|
|
40-100(I)
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
|
40-125(I)
|
12.5
|
20
|
1.5
|
2900
|
60
|
2.3
|
|
40-125(I)A
|
11.2
|
17.2
|
1.1
|
2900
|
58
|
2.3
|
|
40-160(I)
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
|
40-160(I)A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
|
40-160(I)B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
|
40-200(I)
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
|
40-200(I)A
|
11.7
|
40
|
4
|
2900
|
45
|
2.3
|
|
40-200(I)B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
|
40-250(I)
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
|
40-250(I)A
|
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
|
40-250(I)B
|
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
|
50-100
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
|
50-125
|
12.5
|
20
|
1.5
|
2900
|
58
|
2.3
|
|
50-125A
|
11.2
|
17.2
|
1.1
|
2900
|
57
|
2.3
|
|
50-160
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
|
50-160A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
|
50-160B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
|
50-200
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
|
50-200A
|
11.7
|
44.5
|
4
|
2900
|
45
|
2.3
|
|
50-200B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
|
50-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
|
50-250A
|
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
|
50-250B
|
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
|
50-100(I)
|
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
|
50-100(I)A
|
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
|
50-125(I)
|
25
|
20
|
3
|
2900
|
68
|
2.5
|
|
50-125(I)A
|
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
|
50-160(I)
|
25
|
32
|
4
|
2900
|
63
|
2.5
|
|
50-160(I)A
|
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
|
50-160(I)B
|
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
|
50-200(I)
|
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
|
50-200(I)A
|
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
|
50-200(I)B
|
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
|
50-250(I)
|
25
|
80
|
15
|
2900
|
50
|
2.5
|
|
50-250(I)A
|
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
|
50-250(I)B
|
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
|
50-315(I)
|
25
|
125
|
30
|
2900
|
40
|
2.5
|
|
50-315(I)A
|
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
|
50-315(I)B
|
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
|
65-100
|
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
|
65-100A
|
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
|
65-125
|
25
|
20
|
3
|
2900
|
68
|
2.5
|
|
65-125A
|
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
|
65-160
|
25
|
32
|
4
|
2900
|
63
|
2.5
|
|
65-160A
|
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
|
65-160B
|
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
|
65-200
|
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
|
65-200A
|
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
|
65-200B
|
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
|
65-250
|
25
|
80
|
15
|
2900
|
50
|
2.5
|
|
65-250A
|
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
|
65-250B
|
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
|
65-315
|
25
|
125
|
30
|
2900
|
40
|
2.5
|
|
65-315A
|
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
|
65-315B
|
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
|
65-100(I)
|
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
|
65-100(I)A
|
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
|
65-125(I)
|
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
|
65-125(I)A
|
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
|
65-160(I)
|
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
|
65-160(I)A
|
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
|
65-160(I)B
|
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
|
65-200(I)
|
50
|
50
|
15
|
2900
|
67
|
3.0
|
|
65-200(I)A
|
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
|
65-200(I)B
|
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
|
65-250(I)
|
50
|
80
|
22
|
2900
|
59
|
3.0
|
|
65-250(I)A
|
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
|
65-250(I)B
|
43
|
60
|
15
|
2900
|
58
|
3.0
|
|
65-315(I)
|
50
|
125
|
37
|
2900
|
54
|
3.0
|
|
65-315(I)A
|
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
|
65-315(I)B
|
43
|
93
|
30
|
2900
|
53
|
3.0
|
|
80-100
|
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
|
80-100A
|
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
|
80-125
|
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
|
80-125A
|
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
|
80-160
|
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
|
80-160A
|
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
|
80-160B
|
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
|
80-200
|
50
|
50
|
15
|
2900
|
67
|
3.0
|
|
80-200A
|
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
|
80-200B
|
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
|
80-250
|
50
|
80
|
22
|
2900
|
59
|
3.0
|
|
80-250A
|
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
|
80-250B
|
43
|
60
|
15
|
2900
|
58
|
3.0
|
|
80-315
|
50
|
125
|
37
|
2900
|
54
|
3.0
|
|
80-315A
|
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
|
80-315B
|
43
|
93
|
30
|
2900
|
53
|
3.0
|
|
80-315C
|
41
|
85
|
22
|
2900
|
51
|
3.0
|
|
80-350
|
50
|
150
|
55
|
2900
|
66
|
3.0
|
|
80-350A
|
44
|
142
|
45
|
2900
|
65
|
3.0
|
|
80-350B
|
40
|
135
|
37
|
2900
|
63
|
3.0
|
|
80-100(I)
|
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
|
80-100(I)A
|
89
|
10
|
4
|
2900
|
74
|
4.5
|
|
80-125(I)
|
100
|
20
|
11
|
2900
|
76
|
4.5
|
|
80-125(I)A
|
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
|
80-160(I)
|
100
|
32
|
15
|
2900
|
76
|
4.5
|
|
80-160(I)A
|
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
|
80-160(I)B
|
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
|
80-200(I)
|
100
|
50
|
22
|
2900
|
74
|
4.0
|
|
80-200(I)A
|
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
|
80-200(I)B
|
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
|
80-250(I)
|
100
|
80
|
37
|
2900
|
69
|
4.0
|
|
80-250(I)A
|
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
|
80-250(I)B
|
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
|
80-315(I)
|
100
|
125
|
75
|
2900
|
66
|
4.0
|
|
80-315(I)A
|
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
|
80-315(I)B
|
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
|
80-315(I)C
|
82
|
85
|
37
|
2900
|
63
|
4.0
|
|
100-100
|
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
|
100-100A
|
89
|
10
|
4
|
2900
|
74
|
4.5
|
|
100-125
|
100
|
20
|
11
|
2900
|
76
|
4.5
|
|
100-125A
|
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
|
100-160
|
100
|
32
|
15
|
2900
|
76
|
4.5
|
|
100-160A
|
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
|
100-160B
|
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
|
100-200
|
100
|
50
|
22
|
2900
|
74
|
4.0
|
|
100-200A
|
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
|
100-200B
|
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
|
100-250
|
100
|
80
|
37
|
2900
|
69
|
4.0
|
|
100-250A
|
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
|
100-250B
|
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
|
100-315
|
100
|
125
|
75
|
2900
|
66
|
4.0
|
|
100-315A
|
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
|
100-315B
|
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
|
100-100(I)
|
160
|
12.5
|
11
|
2900
|
73
|
4.5
|
|
100-125(I)
|
160
|
20
|
15
|
2900
|
74
|
4.5
|
|
100-125(I)A
|
143
|
16
|
11
|
2900
|
72
|
4.5
|
|
100-160(I)
|
160
|
32
|
22
|
2900
|
79
|
5.6
|
|
100-160(I)A
|
150
|
28
|
18.5
|
2900
|
76
|
5.0
|
|
100-200(I)
|
160
|
50
|
37
|
2900
|
79
|
5.2
|
|
100-200(I)A
|
150
|
45
|
30
|
2900
|
74
|
4.5
|
|
100-200(I)B
|
138
|
40
|
22
|
2900
|
72
|
4.5
|
|
100-250(I)
|
160
|
80
|
55
|
2900
|
77
|
4.8
|
|
100-250(I)A
|
140
|
70
|
45
|
2900
|
72
|
4.5
|
|
100-250(I)B
|
100
|
65
|
37
|
2900
|
70
|
4.5
|
|
100-350
|
100
|
150
|
90
|
2900
|
57
|
4.0
|
|
100-350A
|
87
|
142
|
75
|
2900
|
75
|
4.0
|
|
100-350B
|
82
|
135
|
55
|
2900
|
75
|
4.0
|
|
125-100
|
160
|
12.5
|
11
|
2900
|
82
|
4.0
|
|
125-100A
|
143
|
10
|
7.5
|
2900
|
77
|
4.0
|
|
125-125
|
160
|
20
|
15
|
2900
|
80
|
4.0
|
|
125-125A
|
143
|
16
|
11
|
2900
|
77
|
4.0
|
|
125-160
|
200
|
32
|
30
|
2900
|
78
|
4.0
|
|
125-160A
|
187
|
28
|
22
|
2900
|
76
|
4.0
|
|
125-160B
|
180
|
24.5
|
18.5
|
2900
|
73
|
4.0
|
|
125-200
|
200
|
50
|
45
|
2900
|
77
|
5.5
|
|
125-200A
|
187
|
44
|
37
|
2900
|
76
|
5.5
|
|
125-200B
|
172
|
37
|
30
|
2900
|
75
|
5.5
|
|
125-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
|
125-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
|
125-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
|
125-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
|
125-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
|
125-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
|
125-315C
|
160
|
78
|
55
|
2900
|
67
|
5.0
|
|
150-125
|
160
|
20
|
11
|
2900
|
76
|
4.0
|
|
150-125A
|
150
|
16
|
7.5
|
2900
|
77
|
4.0
|
|
150-160
|
160
|
32
|
22
|
2900
|
75
|
4.0
|
|
150-160A
|
150
|
28
|
18.5
|
2900
|
76
|
4.0
|
|
150-160B
|
140
|
24
|
15
|
2900
|
73
|
4.0
|
|
150-200
|
160
|
50
|
37
|
2900
|
77
|
5.5
|
|
150-200A
|
150
|
44
|
30
|
2900
|
76
|
5.5
|
|
150-200B
|
140
|
38
|
22
|
2900
|
75
|
5.5
|
|
150-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
|
150-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
|
150-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
|
150-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
|
150-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
|
150-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
低轉速：
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
轉速
(r/min)
|
|
40-125(I)
|
6.3
|
5
|
0.55
|
1450
|
|
40-160(I)
|
6.3
|
8
|
0.55
|
1450
|
|
40-160(I)A
|
5.5
|
6
|
0.55
|
1450
|
|
40-200(I)
|
6.3
|
12.5
|
0.75
|
1450
|
|
40-200(I)A
|
5.8
|
11
|
0.55
|
1450
|
|
40-250(I)
|
6.3
|
20
|
1.5
|
1450
|
|
40-250(I)A
|
5.8
|
17
|
1.1
|
1450
|
|
50-125
|
6.3
|
5
|
0.55
|
1450
|
|
50-160
|
6.3
|
8
|
0.55
|
1450
|
|
50-160A
|
5.5
|
6
|
0.55
|
1450
|
|
50-200
|
6.3
|
12.5
|
0.75
|
1450
|
|
50-200A
|
5.8
|
11
|
0.55
|
1450
|
|
50-250
|
6.3
|
20
|
1.5
|
1450
|
|
50-250A
|
5.8
|
17
|
1.1
|
1450
|
|
50-125(I)
|
12.5
|
5
|
0.55
|
1450
|
|
50-160(I)
|
12.5
|
8
|
0.75
|
1450
|
|
50-160(I)A
|
11
|
6
|
0.55
|
1450
|
|
50-200(I)
|
12.5
|
12.5
|
1.1
|
1450
|
|
50-200(I)A
|
11.2
|
10
|
0.75
|
1450
|
|
50-250(I)
|
12.5
|
20
|
2.2
|
1450
|
|
50-250(I)A
|
11.7
|
17.5
|
1.5
|
1450
|
|
50-250(I)B
|
10
|
13
|
1.1
|
1450
|
|
50-315(I)
|
12.5
|
32
|
4
|
1450
|
|
50-315(I)A
|
11.7
|
28
|
3
|
1450
|
|
50-315(I)B
|
10
|
21
|
3
|
1450
|
|
65-125
|
12.5
|
5
|
0.55
|
1450
|
|
65-160
|
12.5
|
8
|
0.75
|
1450
|
|
65-160A
|
11
|
6
|
0.55
|
1450
|
|
65-200
|
12.5
|
12.5
|
1.1
|
1450
|
|
65-200A
|
11.2
|
10
|
0.75
|
1450
|
|
65-250
|
12.5
|
20
|
2.2
|
1450
|
|
65-250A
|
11.7
|
17.5
|
1.5
|
1450
|
|
65-250B
|
10
|
13
|
1.1
|
1450
|
|
65-315
|
12.5
|
32
|
4
|
1450
|
|
65-315A
|
11.7
|
28
|
3
|
1450
|
|
65-315B
|
10
|
21
|
3
|
1450
|
|
65-125(I)
|
25
|
5
|
0.75
|
1450
|
|
65-160(I)
|
25
|
8
|
1.5
|
1450
|
|
65-160(I)A
|
22
|
6
|
1.1
|
1450
|
|
65-200(I)
|
25
|
12.5
|
2.2
|
1450
|
|
65-200(I)A
|
23.3
|
11
|
1.5
|
1450
|
|
65-250(I)
|
25
|
20
|
3
|
1450
|
|
65-250(I)A
|
22.2
|
15.8
|
2.2
|
1450
|
|
65-250(I)B
|
20
|
12.8
|
1.54
|
1450
|
|
65-315(I)
|
25
|
32
|
5.5
|
1450
|
|
65-315(I)A
|
22.5
|
26
|
4
|
1450
|
|
65-315(I)B
|
20
|
21
|
3
|
1450
|
|
80-125
|
25
|
5
|
0.75
|
1450
|
|
80-160
|
25
|
8
|
1.5
|
1450
|
|
80-160A
|
22
|
6
|
1.1
|
1450
|
|
80-200
|
25
|
12.5
|
2.2
|
1450
|
|
80-200A
|
23.3
|
11
|
1.5
|
1450
|
|
80-250
|
25
|
20
|
3
|
1450
|
|
80-250A
|
22.2
|
15.8
|
2.2
|
1450
|
|
80-250B
|
20
|
12.8
|
1.5
|
1450
|
|
80-315
|
25
|
32
|
5.5
|
1450
|
|
80-315A
|
22.5
|
26
|
4
|
1450
|
|
80-315B
|
20
|
21
|
3
|
1450
|
|
80-125(I)
|
50
|
5
|
1.5
|
1450
|
|
80-160(I)
|
50
|
8
|
2.2
|
1450
|
|
80-160(I)A
|
44.7
|
6
|
1.5
|
1450
|
|
80-160(I)B
|
43.2
|
5.8
|
1.5
|
1450
|
|
80-200(I)
|
50
|
12.5
|
4
|
1450
|
|
80-200(I)A
|
44.7
|
10
|
3
|
1450
|
|
80-250(I)
|
50
|
20
|
5.5
|
1450
|
|
80-250(I)A
|
46
|
17
|
4
|
1450
|
|
80-250(I)B
|
40.5
|
13
|
3
|
1450
|
|
80-315(I)
|
50
|
32
|
11
|
1450
|
|
80-315(I)A
|
46
|
27.9
|
7.5
|
1450
|
|
80-315(I)B
|
40.5
|
21
|
5.5
|
1450
|
|
100-125
|
50
|
5
|
1.5
|
1450
|
|
100-160
|
50
|
8
|
2.2
|
1450
|
|
100-160A
|
46
|
6
|
1.5
|
1450
|
|
100-200
|
50
|
12.5
|
4
|
1450
|
|
100-200A
|
44.7
|
10
|
3
|
1450
|
|
100-250
|
50
|
20
|
5.5
|
1450
|
|
100-250A
|
46
|
17
|
4
|
1450
|
|
100-250B
|
40.5
|
13
|
3
|
1450
|
|
100-315
|
50
|
32
|
11
|
1450
|
|
100-315A
|
46
|
27.9
|
7.5
|
1450
|
|
100-315B
|
40.5
|
21
|
5.5
|
1450
|
|
100-125(I)
|
80
|
5
|
2.2
|
1450
|
|
100-160(I)
|
80
|
8
|
3
|
1450
|
|
100-160(I)A
|
72
|
6.5
|
2.2
|
1450
|
|
100-200(I)
|
80
|
12.5
|
5.5
|
1450
|
|
100-200(I)A
|
72
|
10
|
4
|
1450
|
|
100-250(I)
|
80
|
20
|
11
|
1450
|
|
100-250(I)A
|
75
|
17.5
|
7.5
|
1450
|
|
100-250(I)B
|
69
|
15
|
5.5
|
1450
|
|
100-315(I)
|
80
|
32
|
15
|
1450
|
|
100-315(I)A
|
75
|
27.5
|
11
|
1450
|
|
100-315(I)B
|
70
|
24
|
11
|
1450
|
|
100-400(I)
|
80
|
50
|
22
|
1450
|
|
100-400(I)A
|
75
|
44
|
18.5
|
1450
|
|
100-400(I)B
|
70
|
38
|
15
|
1450
|
|
125-125
|
100
|
5
|
2.2
|
1450
|
|
125-160
|
100
|
8
|
4
|
1450
|
|
125-160A
|
87
|
6
|
4
|
1450
|
|
125-200
|
100
|
12.5
|
7.5
|
1450
|
|
125-200A
|
89
|
10
|
5.5
|
1450
|
|
125-250
|
100
|
220
|
11
|
1450
|
|
125-250A
|
93.5
|
17.5
|
7.5
|
1450
|
|
125-250B
|
87
|
15
|
7.5
|
1450
|
|
125-315
|
100
|
32
|
15
|
1450
|
|
125-315A
|
91
|
27
|
11
|
1450
|
|
125-315B
|
87
|
24
|
11
|
1450
|
|
125-400
|
100
|
50
|
30
|
1450
|
|
125-400A
|
94
|
44
|
22
|
1450
|
|
125-400B
|
87
|
37.5
|
18.5
|
1450
|
|
125-200(I)
|
160
|
12.5
|
11
|
1450
|
|
125-200(I)A
|
143
|
10
|
7.5
|
1450
|
|
125-250(I)
|
160
|
20
|
15
|
1450
|
|
125-250(I)A
|
147
|
17
|
11
|
1450
|
|
125-250(I)B
|
134
|
14
|
7.5
|
1450
|
|
125-315(I)
|
160
|
32
|
22
|
1450
|
|
125-315(I)A
|
150
|
28
|
18.5
|
1450
|
|
125-315(I)B
|
138
|
24
|
15
|
1450
|
|
125-400(I)
|
160
|
50
|
37
|
1450
|
|
125-400(I)A
|
150
|
44
|
30
|
1450
|
|
125-400(I)B
|
138
|
38
|
30
|
1450
|
|
150-200
|
160
|
12.5
|
11
|
1450
|
|
150-200A
|
143
|
10
|
7.5
|
1450
|
|
150-250
|
160
|
20
|
15
|
1450
|
|
150-250A
|
147
|
17
|
11
|
1450
|
|
150-250B
|
134
|
14
|
7.5
|
1450
|
|
150-315
|
160
|
32
|
22
|
1450
|
|
150-315A
|
150
|
28
|
18.5
|
1450
|
|
150-315B
|
138
|
24
|
15
|
1450
|
|
150-400
|
160
|
50
|
37
|
1450
|
|
150-400A
|
150
|
44
|
30
|
1450
|
|
150-400B
|
138
|
38
|
30
|
1450
|
|
150-200(I)
|
200
|
12.5
|
15
|
1450
|
|
150-200(I)A
|
179
|
10
|
11
|
1450
|
|
150-250(I)
|
200
|
20
|
18.5
|
1450
|
|
150-250(I)A
|
187
|
17.5
|
15
|
1450
|
|
150-250(I)B
|
173
|
14
|
11
|
1450
|
|
150-315(I)
|
200
|
32
|
30
|
1450
|
|
150-315(I)A
|
187
|
28
|
22
|
1450
|
|
150-315(I)B
|
173
|
24
|
18.5
|
1450
|
|
150-400(I)
|
200
|
50
|
45
|
1450
|
|
150-400(I)A
|
187
|
44
|
37
|
1450
|
|
150-400(I)B
|
173
|
37.5
|
30
|
1450
|
|
200-200
|
200
|
12.5
|
15
|
1450
|
|
200-200A
|
179
|
10
|
11
|
1450
|
|
200-250
|
200
|
20
|
18.5
|
1450
|
|
200-250A
|
187
|
17.5
|
15
|
1450
|
|
200-250B
|
173
|
14
|
11
|
1450
|
|
200-315
|
200
|
32
|
30
|
1450
|
|
200-315A
|
187
|
28
|
22
|
1450
|
|
200-315B
|
173
|
24
|
18.5
|
1450
|
|
200-400
|
200
|
50
|
45
|
1450
|
|
200-400A
|
187
|
44
|
37
|
1450
|
|
200-400B
|
173
|
37.5
|
30
|
1450
|
|
200-200(I)
|
400
|
12.5
|
22
|
1450
|
|
200-200(I)A
|
358
|
10
|
18.5
|
1450
|
|
200-250(I)
|
400
|
20
|
30
|
1450
|
|
200-250(I)A
|
358
|
16
|
22
|
1450
|
|
200-250(I)B
|
322
|
13
|
18.5
|
1450
|
|
200-315(I)
|
400
|
32
|
55
|
1450
|
|
200-315(I)A
|
374
|
28
|
45
|
1450
|
|
200-315(I)B
|
346
|
24
|
37
|
1450
|
|
200-400(I)
|
400
|
50
|
90
|
1450
|
|
200-400(I)A
|
374
|
44
|
75
|
1450
|
|
200-400(I)B
|
347
|
38
|
55
|
1450
|
|
200-400(I)C
|
320
|
32
|
45
|
1450
|
|
250-250
|
550
|
20
|
45
|
1450
|
|
250-250A
|
490
|
16
|
37
|
1450
|
|
250-315
|
550
|
32
|
75
|
1450
|
|
250-315A
|
515
|
28
|
55
|
1450
|
|
250-315B
|
476
|
24
|
45
|
1450
|
|
250-400
|
550
|
50
|
110
|
1450
|
|
250-400A
|
515
|
44
|
90
|
1450
|
|
250-400B
|
476
|
37.5
|
75
|
1450
|
|
300-400
|
720
|
50
|
132
|
1450
|
|
300-400A
|
662
|
44
|
110
|
1450
|
|
300-400B
|
609
|
38
|
90
|
1450
|
|
300-400C
|
561
|
33
|
75
|
1450
|
|
300-460
|
720
|
65
|
200
|
1450
|
|
300-460A
|
662
|
55
|
160
|
1450
|
|
300-460B
|
609
|
45
|
110
|
1450
|
|
300-460C
|
561
|
38
|
90
|
1450
|
|
300-510
|
720
|
80
|
250
|
1450
|
|
300-510A
|
662
|
70.5
|
200
|
1450
|
|
300-510B
|
609
|
62
|
160
|
1450
|
|
300-510C
|
561
|
54.5
|
132
|
1450
|
|
300-235
|
720
|
18
|
55
|
970
|
|
300-235A
|
657
|
15
|
45
|
970
|
|
300-300
|
720
|
28
|
75
|
970
|
|
300-300A
|
666
|
24
|
75
|
970
|
|
300-300B
|
623
|
21
|
55
|
970
|
|
300-380
|
720
|
44
|
132
|
970
|
|
300-380A
|
666
|
38
|
110
|
970
|
|
300-380B
|
623
|
33
|
90
|
970
|
|
350-250
|
800
|
20
|
75
|
970
|
|
350-250A
|
715
|
16
|
55
|
970
|
|
350-315
|
800
|
32
|
90
|
970
|
|
350-315A
|
748
|
28
|
75
|
970
|
|
350-315B
|
692
|
24
|
75
|
970
|
|
350-400
|
800
|
50
|
160
|
970
|
|
350-400A
|
750
|
44
|
132
|
970
|
|
350-400B
|
697
|
38
|
110
|
970
|
|
400-400
|
1080
|
12.5
|
55
|
970
|
|
400-400A
|
966
|
10
|
45
|
970
|
|
400-500
|
1080
|
20
|
90
|
970
|
|
400-500A
|
966
|
17
|
75
|
970
|
|
400-500B
|
935
|
15
|
55
|
970
|
|
400-625
|
1080
|
32
|
132
|
970
|
|
400-625A
|
996
|
27
|
110
|
970
|
|
400-625B
|
935
|
24
|
90
|
970
|
|
500-400
|
1200
|
12.5
|
75
|
970
|
|
500-400A
|
1073
|
10
|
55
|
970
|
|
500-500
|
1200
|
20
|
110
|
970
|
|
500-500A
|
1106
|
17
|
90
|
970
|
|
500-500B
|
1040
|
15
|
75
|
970
|
|
500-625
|
1200
|
32
|
160
|
970
|
|
500-625A
|
1106
|
27
|
132
|
970
|
|
500-625B
|
1040
|
24
|
110
|
970
|
|
ISWH不鏽鋼臥式離心泵常見故障及排除方法：
|
故障現象
|
故 障 原 因
|
排 除 方 法
|
|
1、ISWH臥式不鏽鋼管道離心泵不出水
|
a、進出口閥門未打開，進出管路堵塞，流道
葉輪堵塞。
b、電機運行方向不對，電機缺相轉速很慢。
C、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。
e、進口供水不足，吸程過高，底閥漏水。
f、管路阻力過大，泵選型不當。
|
a、檢查，去除堵塞物。
b、調整電機方向，緊固電機接線。
C、擰緊各密封麵，排除漏氣。
d、灌滿液體並打開排氣閥，排盡空氣。
e、停機，檢查、調整(並網自來水管或帶吸程使用易出現此現象)。
f、減少管路彎道，重新選泵。
|
|
2、ISWH臥式不鏽鋼管道離心泵流量不足
|
a、先按1．原因檢查。
b、管道、泵流道葉輪部分堵塞，水垢陳積，
閥門開度不足。
C、電壓偏低。
d、葉輪磨損。
|
a、先按1．排除。
b、去除堵塞物，重新調整閥門開度。
C、穩壓。
d、更換葉輪。
|
|
3、ISWH臥式不鏽鋼管道離心泵功率過大
|
a、超過額定流量使用。
b、吸程過高。
C、泵軸承磨損。
|
a、調節流量，關小出口閥門。
b、降低。
C、更換軸承。
|
|
4、ISWH臥式不鏽鋼管道離心泵雜音振動
|
a、管路支撐不穩。
b、液體混有氣體。
C、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。
|
a、穩固管路。
b、提高吸入壓力排氣。
C、降低真空度。
d、更換軸承。
e、調整按5。
|
|
5、ISWH臥式不鏽鋼管道離心泵電機發熱
|
a、流量過大，超載運行。
b、碰擦。
C、電機軸承損壞。
d、電壓不足。
|
a、關小出口閥。
b、檢查排除。
C、更換軸承。
d、穩壓。
|
|
6、ISWH臥式不鏽鋼管道離心泵漏水
|
a、機械密封磨損。
b、泵體有砂孔或破裂。
C、密封麵不平整。
d、安裝螺栓鬆懈。
|
a、更換。
b、焊補或更換。
C、修整。
d、緊固。
|
ISWH不鏽鋼臥式離心泵維護保養：
(一) ISWH臥式不鏽鋼管道離心泵運行中的維護和保養：
1、進水管路必須高度密封。
2、禁止ISWH臥式不鏽鋼管道離心泵在汽蝕狀態下長期運行。．
3、禁止ISWH臥式不鏽鋼管道離心泵在大流量運行時，電機超電流長期運行。
4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。
5、ISWH臥式不鏽鋼管道離心泵在運行過程中應有專人看管，以免發生意外。
6、ISWH臥式不鏽鋼管道離心泵每運行500小時應對軸承進行加油。電機功率大於11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。
7、ISWH臥式不鏽鋼管道離心泵進行長期運行後，由於機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
(二) ISWH臥式不鏽鋼管道離心泵機械密封維護與保養：
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在幹磨情況下工作。
3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。
使用：
(一ISWH臥式不鏽鋼管道離心泵起動、運轉：
1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、用手盤動泵以使潤滑液進入機械密封端麵。
3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，並保證進口管路的密封性。
4、ISWD型臥式單級低轉速離心泵關閉出口閥，以減少起動電流。．
5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。
6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。
7、ISWD型臥式單級低轉速離心泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。
8、正常機械密封泄漏應小於3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。
(二)ISWH臥式不鏽鋼管道離心泵停車：
1、關閉吐出管路閥門。
2、切斷電源，停止電機運行。
3、關閉進口閥。
4、ISWD型臥式單級低轉速離心泵長期停用，應放盡泵內液體。
安裝說明：
1、ISWH臥式不鏽鋼管道離心泵安裝前應檢查水泵和電機有無損傷，ISWH臥式不鏽鋼管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免ISWH臥式不鏽鋼管道離心泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。
3、ISWH臥式不鏽鋼管道離心泵與電機是整體結構，安裝時無需找正，十分方便。
4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路係統在熱脹冷縮時，使泵能與管路一起移動。
5、ISWH臥式不鏽鋼管道離心泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。
6、為了不使雜質進入ISWD型臥式單級低轉速離心泵內而堵塞流道影響性能，應在ISWH臥式不鏽鋼管道離心泵進口前麵安裝比吸入管截麵積大3-4倍的過濾器。
7、排出管路如裝逆止閥應裝在閘閥的外麵。
8、ISWH臥式不鏽鋼管道離心泵用於有吸程場合，應裝有底閥，並且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。
9、為了維修方便和使用安全，在ISWH臥式不鏽鋼管道離心泵的進、出口管路上各安裝一隻調節閥及在ISWH臥式不鏽鋼管道離心泵出口附近安裝一隻壓力表，以保證ISWH臥式不鏽鋼管道離心泵在額定範圍內運行，確保ISWH臥式不鏽鋼管道離心泵的正常運行和使用壽命。
10、安裝完畢後ISWH臥式不鏽鋼管道離心泵盤動泵軸，葉輪應無摩擦和卡死現象。
訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
感謝訪問泉達，我公司主要生產管道泵，自吸泵，排汙泵等產品
相關產品：
SGB立式防爆管道泵 IHGB立式不鏽鋼防爆管道離心泵 SG管道增壓泵 SGR立式熱水管道泵 ISWR臥式熱水管道泵
GW管道排汙泵 ISWH臥式不鏽鋼管道離心泵 CDLF不鏽鋼立式多級管道泵 SGR熱水管道泵
SGP立式不鏽鋼管道泵 YG防爆管道離心泵 ISWB防爆管道離心泵 GDL立式多級管道泵 IHG不鏽鋼管道泵 ISG管道離心泵
產品名稱：
